櫥柜翻門結構設計

翻門是繞著水平軸線轉動實現開合的門，又稱搖門。閉合時門頁處于垂直狀態，開啟時則通過轉動使垂直的門頁轉到水平位置或者其他位置，翻門打開時可以充分展示柜內空間。

翻門的轉動結構與開門相似，門板多固定在頂板或底板上，沿水平軸線向下或向上翻轉開啟，其與柜體的連接可用普通鉸鏈，也可用專用的翻門鉸鏈。翻門按其安裝位置和開閉方向的不同可分為上翻門和下翻門，上翻門從下向上翻轉開啟；下翻門從上端向下轉動開啟，一般可開到水平位置。

上翻門在櫥柜中使用較多，常用于吊柜和中高柜。由于整體櫥柜自身的功能特點決定了地柜很少用上翻門，而吊柜基本不用下翻門。下翻門使用頻率較低，偶爾出現在裝有洗碗機的地柜上或中高柜中部。

翻門的連接結構主要有兩種：一種是利用專門的翻門裝置實現翻轉，其門頁可翻開并停留在任意位置，所以這種裝置俗稱隨意停；另一種是利用鉸鏈與氣動撐桿配合實現翻轉，這種結構的翻門，其門打開的角度為一定值，門頁在其他角度位置無法固定。

為了確保翻門打開時具備一定的承受載荷的能力，通常需要安裝定位裝置。如上翻門需要用機械或氣壓、為防止其突然向下開啟，可安裝翻板吊撐、液壓支撐或氣動阻尼等配件使翻門慢慢的開啟到水平位置。

根據門頁翻動軌跡的不同，櫥柜翻門有普通上翻門、上翻平移門、上翻斜移門、上翻折疊門、上翻隱藏門和下翻門等，有各自適用的五金配件，其安裝方法也有所不同。考慮到鉸鏈及定位裝置的承重能力，上翻門的門扇寬度一般不超過900mm。

普通上翻門

1.隨意停上翻門結構：

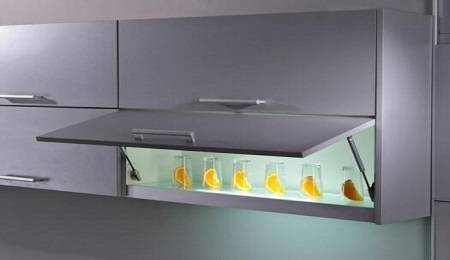

隨意停上翻門可直接向上翻起單塊面板，它特別適用于面板高度較小的吊柜、高柜和冰箱上方的柜體，同時也適用于寬柜體設計和有頂線或飾板的吊柜。該上翻門可輕柔地上翻到柜體頂部，無極懸停的特點使面板可懸停在任意一個位置，存儲空間一覽無余；借助其阻尼系統還可實現輕柔關閉。全套組件可實現方便快捷的安裝、調節，與柜體的連接無需使用鉸鏈。

具體裝配結構為：先將翻門機械裝置固定于柜體旁板上，然后將面板連接件固定到面板上去。隨意停上翻門適合柜體寬度最大1800m。柜體高度最小240mm，高度最大尺寸取決于力矩，從人體工學角度考慮最高為600mm。櫥柜頂線的突出距離取決于面板厚度，最大突出距離可以達到70mm。柜體上方所需空間與面板厚度、高度有關，并且門板開啟角度不同計算方法也不同。安裝好后需要根據面板進行機械裝置的力度調節，并可對面板進行三維調節。

2.氣壓支撐上翻門的安裝：

氣壓支撐上翻門需要配合鉸鏈實現門板與柜體的連接和開啟，它適用于木質門和部分鋁框玻璃門。單上翻門裝氣壓支撐時柜內不可以裝層板；柜體高度超700mm要做雙上翻門，一般為上門配隨意停氣壓撐，下門配普通氣壓撐，以方便伸手操作。其安裝步驟為：首先在柜體側板和門板上定位，先固定氣壓支撐一端在側板上，再固定氣壓支撐另一端在門板上。安裝好后，通過調試門鉸來把門板調正。如果為雙層上翻門吊柜，下層門板氣壓撐的安裝定位方法同上，但因該門板用的是半蓋門鉸，故原定位尺寸會發生變化。

3.重型吊撐上翻門的安裝

重型吊撐能夠根據門板的重量自行調節撐桿的力度，由于采用液壓技術，整個門板的開啟過程悄然無聲。該配件適合較寬幅面的上翻門，通常門板寬度范圍可達900-1200mm，門板高度范圍350-600mm，它適用于所有門板材料，并且也需要配合鉸鏈實現門板與柜體的連接和開啟。它有三種門開啟角度的安裝方法（75°、90°、110°）。

上翻平移門

上翻平移門門板垂直向上提起，原理活動區域，并可以保持開啟狀態。對上方另有儲存空間的吊柜或高柜來說，這種上翻方式為最佳解決方案。適用于柜體最大寬度為1800mm，柜體高度300-580mm，配有橫向穩定桿滿足門板必要的穩定性。

該配件有機械裝置、伸縮臂和面板固定件組成，無需安裝鉸鏈，其機械裝置和伸縮臂的選擇取決于柜體高度和面板重量，并且可以根據實際的面板重量調整力度，以達到任意懸停的效果；面板還可實現三維無級調節。

上翻平移門的裝配結構為：先在柜體側板和面板上定位鉆孔，然后把機械裝置固定在側板上，再安裝伸縮臂（伸縮臂分左右不同）和中間的橫向穩定桿；把門板鏈接件用螺釘固定在門板上，并把門板與伸縮臂連接，安裝好后調試門板與柜身使之吻合。

安裝配件有一個基本的柜體內部空間需求，最小內深278mm；最小內高根據柜體高度及所選伸縮臂型號不同而不同。上翻平移門可在吊柜頂部安裝頂線或裝飾板，頂線伸出柜體最大值與頂板厚度有關。

上翻斜移門

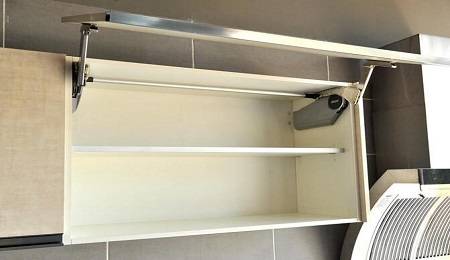

上翻斜移門又稱飛機行李架開門器，可將整塊門板斜移到柜體上方，并保持開啟，存儲空間一覽無余。適用于較大面積的單塊門板，柜體最大寬度可達1800mm，柜體高度為350mm-800mm。可將柜體上部所需空間減到最小，對于有頂線或飾板的櫥柜也是較好的解決方案。

上翻斜移門不需要鉸鏈與柜體連接，其配件由翻門機械裝置、伸縮臂、面板固定件和穩定桿組成，其中機械裝置型號的選擇取決于柜體高度和面板重量，機械裝置可以借助刻度表針對不同的面板重量進行無級調節。面板固定件的選擇依據門板材質不同而不同，有適用于木門和窄邊鋁框門的配件，面板可實現三維無級調節。

上翻斜移門裝配結構為：先在柜體側板和面板上定位鉆孔，然后把機械裝置固定在側板上，再安裝伸縮臂和穩定桿；把門板連接件用螺釘固定在門板上，并把門板連接器的內片與外片連接，安裝上門板，安裝好后調試門板與柜身使之吻合。

上翻斜移門配件安裝所需最小柜體深度為276mm，柜體高度大于500mm時柜內可以安裝一層層板，柜體高度大于740mm時可以安裝兩層層板，需要預留22mm的縮進距離。上翻斜移門可以安裝標準的櫥柜頂線，頂線最多可以向前突出大約35mm，最大高度101mm，部分式樣的櫥柜頂線不能安裝。

上翻折疊門

上翻折疊門的兩個門板在打開時在中間部位折合起來，折疊系統被活動門板所掩蓋，整個櫥柜體可以毫無阻礙地打開。上翻折疊門適應更寬的柜體，柜體寬度范圍為450-1800mm，這樣的寬度平開門不再適應；柜體高度范圍為480-1040mm，從而實現再較高吊柜上使用大幅面上翻門，并且使拉手的安裝位置觸手可及。

上翻折疊門支撐需要配合鉸鏈?zhǔn)褂茫捉M件包括翻門機械裝置、伸縮臂、面板固定件和鉸鏈。適合于各類木質門板、寬邊鋁框門板、窄邊鋁框門板，以及各類門板的任意組合。進行不對稱設計時，上層門板必須大于下層門板，以理論柜體高度（上層門板高度的2倍）為計算依據。

上翻折疊門裝配結構為：先在柜體側板和門板上定位打孔，把機械裝置固定在柜側板內側，裝上塑料蓋，連接伸縮臂；將柜的上層門板用鉸鏈與柜體頂板相連，將門板連接件固定在下層門板底部上，用連接鉸鏈把兩塊門板連接起來；最后把伸縮臂與門板連接件偶合。完成安裝后，調節伸縮臂的長短，并對門鉸進行調節，使閉合后的門板下邊沿與吊柜底板平齊。

上翻折疊門安裝所需鉸鏈數量根據門板重量或柜體寬度而定：一般安裝2個鉸鏈；面板重量超過12kg或柜體寬度超過1200mm時需要安裝3個鉸鏈；面板重量等于或者大于20kg或柜體寬度為1800mm時需要安裝4個鉸鏈。上翻折疊門配件安裝時，根據柜體高度柜內可以安裝1-2個層板，相應的層板需內縮進22mm。

下翻門結構

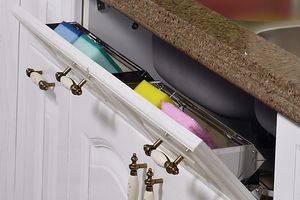

下翻門的櫥柜上用的較少，一些嵌入式洗碗機多是被嵌在操作臺的下方，門板以下翻居多。下翻門的下方板邊用鉸鏈與柜體擱板或底板連接，從上端向下轉動開啟，可開到水平位置上，為防止其突然向下開啟，還需要通過拉撐與柜體側板連接，它們通常一端固定在柜側板上，另一端固定在翻門里側。為使門打開時與相連的擱板保持在同一水平，下翻門的下口要留有足夠的間隙，以防碰撞。由于下翻門打開后會占用操作空間，所以一般情況下設計下翻門時幅面不能太大。
